马肯依玛士5200/5400喷码机中文版说明书机器安装说明: 〖　2021-04-21　|　点击　〗; 马肯依玛士5200/5400喷码机是专门用于工业包装编码打印的即需即喷喷墨设备。马肯依玛士5200/5400喷码机附近应安装一个干粉或二氧化碳灭火器作为灭火设备；切勿用水。

一、自动启动

马肯依玛士5200/5400重新设置后不允许包装设备自动启动。 5200/5400的用户应负责以以下方式配置软件和安装状态输出信号选项：即在5200/5400 情形被清除后需要操作员手动重启包装设备。与这种方式有任何偏离均不安全；一切后果将由用户自行承担。

二、处置

不得移动处于工作温度的打印头。为免打印头受损，必须在移动打印头前先使用“关闭”功能冷却打印头再切断电源。

打印台重量（不包括脐状线）：

型号 5200：大约 63 千克（140 磅）

型号 5400：大约 77 千克（170 磅）

打印头：大约 77 千克（170 磅）

三、维修

如需进行需要拆除或替换组件的操作，必须先从电源插座拔除电源线或断开外部接线排中断电源设备。

四、安装要求

1、必须按照适用的要求安装打印机。

①5200 可安装两个打印头。

②5400 可安装四个打印头。

2、确定打印机的位置：

①让用户可触及设备的前面和后面，包括在后部预留至少 15 毫米（6 英寸）空间，使其具有充足的冷却通风。

②将打印头放置在设备的 3 米（10 英尺）内。

③地板坚实平坦。

④符合环境与电气规格。

3、确保已满足电气要求：

①打印机必须接入 50–60Hz、单相 AC 电源电力网、1450W（型号5200）或 2530W（型号5400），并使用打印机附带的电缆接地。

②用户有责任配备适当的插头（符合 IEC 60309 或类似的国家标准）或连接AC电源线的接线排。如已直接连接接线排，必须对打印机安装适当的外部中断电源设备。如使用插头连接AC 电源，插头等于电源的中断设备。

③必须验证或更改 AC 电压配置以匹配用户使用的 AC 电压。

④有关电气特征，请参阅设备背部在电源开关附近的序列号/标识。

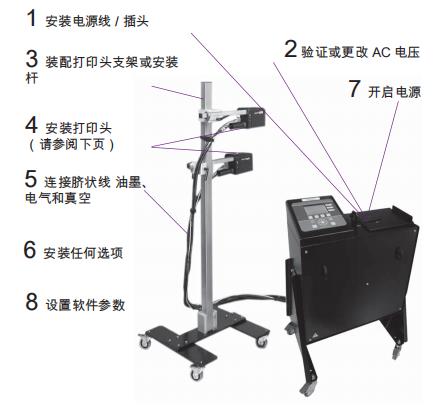

五、安装步骤

第一步，安装电源线/插头

第二步，验证或更改AC电压

第三步，装配打印头支架或安装杆

第四步，安装打印头（参考后面介绍）

第五步，连接脐状线油墨、电气和真空

第六步，安装任何选项

第七步，开启机器电源按钮

第八步，设置软件参数

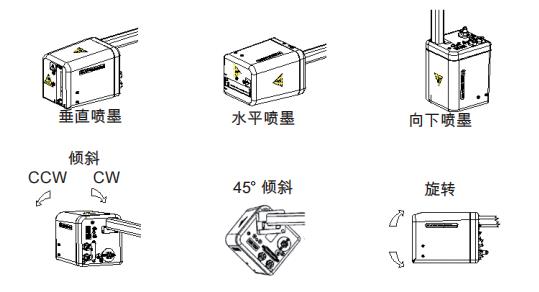

六、确定喷头喷墨位置

将喷墨阵列放置在距离要打印的产品不多于 4.7 毫米（0.188 英寸）的位置。安装马肯依玛士喷码机后，按需要设置软件参数：

①垂直喷墨：不变

②水平喷墨：设备设置菜单、打印头设置、打印头方向/水平

③向下喷墨：设备设置菜单、打印头设置、打印头方向/向下

④45°倾斜：设备设置菜单、打印头设置、打印头方向/自定义4

⑤倾斜、旋转：设备设置菜单、打印头设置、打印头方向/自定义1-3

⑥设备设置菜单、打印头真空设置、自定义1-3打印头方向的自定义真空; 【返回】【打印】
